環(huán)氧富鋅底漆作為一種雙組分高性能防腐涂料，從耐水性能，保護(hù)性能等方面比常規(guī)的涂料具有特定的優(yōu)勢，因防腐性能優(yōu)異、機(jī)械性能好、附著力強(qiáng)，具有導(dǎo)電性和陰極保護(hù)作用，深受廣大客戶的青睞，它不但確保了不同材質(zhì)的物體免受不同介質(zhì)的腐蝕，而且還能起到封閉與隔絕外界腐蝕介質(zhì)侵入物體表面。
因市面上其鋅含量的不同，有60%、70%、80%三個檔次，以及耐鹽霧時間不同，可分別適用于不同腐蝕環(huán)境下，滿足不同防腐期限的涂裝要求。環(huán)氧富鋅底漆在不同的應(yīng)用領(lǐng)域，其涂刷的漆膜厚度也不一樣。常見應(yīng)用的漆層為防腐底漆與車間底漆。
（1）用作防腐底漆時。干膜厚度為：60μm；噴涂次數(shù)：無氣一遍、有氣兩遍、刷涂用于小面積噴涂。
（2）用作車間底漆時。干膜厚度為：25μm；噴涂次數(shù)：油漆一遍。

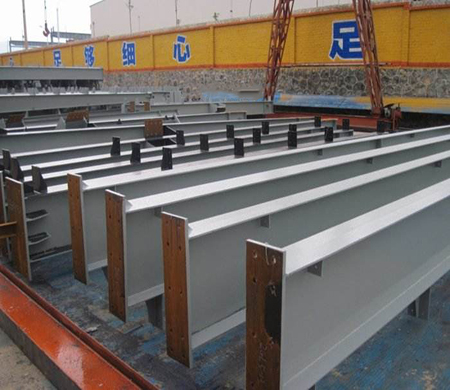

（3）用作戶外鋼結(jié)構(gòu)、裝飾工程時。干膜厚度為：70-80μm。
環(huán)氧富鋅底漆在具體的使用過程中，若涂刷的涂層過厚，就會容易產(chǎn)生“龜裂”現(xiàn)象。該現(xiàn)象一般在涂層干燥固化與裂紋長度約1.6mm～3.2mm時發(fā)生，而且很容易穿過涂層到達(dá)金屬基材表面。
產(chǎn)生“龜裂”的主要原因就是鋅粉之間的共聚破壞而非鋅粉／金屬基體的粘結(jié)破壞，粗砂打平的表面易引起鋅粉／金屬基體的粘結(jié)破壞，而角形的表面形貌引起涂層的側(cè)向共聚破壞。與其它涂層不同，對富鋅涂層來說，表面輪廓形貌比表面輪廓高度更重要。
作為工業(yè)防腐領(lǐng)域中使用較為廣泛的底漆涂裝用品，因突出的防銹性能、豐富的鋅粉含量、優(yōu)異的機(jī)械性能，以及獨(dú)特的陰極保護(hù)效果，適用于橋梁、船舶、海上石油鉆井平臺、港灣設(shè)施等，是環(huán)氧型中涂漆和雙組分聚氨酯面漆的俱佳底漆。
