冷鍍鋅漆作為一種單組份高性能的防腐面漆,在鋅含量方面要比雙組份的環(huán)氧富鋅底漆、無機(jī)富鋅底漆的高出許多,不僅性能強(qiáng),防腐、保護(hù)性優(yōu)異,特別是在重防腐領(lǐng)域更是發(fā)揮著不可替代的作用,而且沒有膠化時(shí)間的限制,除此之外,還有以下幾種防腐性能優(yōu)勢(shì)。
(1)高鋅含量:冷鍍鋅涂料鋅含量達(dá)到96%,富含鋅粉,防銹優(yōu)異
(2)陰極保護(hù):鋅粉具有陰極保護(hù)作用,對(duì)鋼材進(jìn)行電化學(xué)防腐
(3)耐鹽霧強(qiáng):冷鍍鋅涂料耐鹽霧性優(yōu)異,達(dá)到3000小時(shí)
(4)緩蝕作用:鋅粉與酸堿及其他介質(zhì)會(huì)生成鋅鹽,結(jié)構(gòu)致密,減緩腐蝕進(jìn)行
(5)強(qiáng)附著力:漆膜對(duì)噴砂的鋼材附著力強(qiáng),不脫落,粘附牢固
(6)持久防腐:防腐蝕性強(qiáng),具有持久防護(hù)的特點(diǎn)

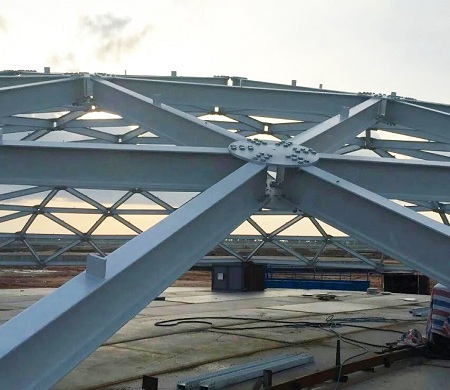

作為擁有眾多性能優(yōu)勢(shì)的防腐產(chǎn)品,在涂裝領(lǐng)域方面優(yōu)勢(shì)不容小覷的,比如在鋼結(jié)構(gòu)、電廠、變電站等領(lǐng)域均有極其廣泛的應(yīng)用,而且防腐特性優(yōu)于傳統(tǒng)的鍍鋅工藝,接下來跟著丙烯酸聚氨酯漆一起了解一下冷鍍鋅漆的相關(guān)施工要求。
1、涂裝環(huán)境
冷鍍鋅漆的主要成分是鋅粉,鋅是一類活潑金屬,非常容易與其他物質(zhì)發(fā)生化學(xué)反應(yīng),如水、氧氣,在于酸堿接觸時(shí)反應(yīng)更加明顯。因此冷鍍鋅漆適合用于大氣環(huán)境下的防腐涂裝,不推薦用于酸堿、水下、暴露空氣、有機(jī)溶劑等使用。
2、基材處理
適合涂裝于鋼材,對(duì)表面處理要求較高,簡(jiǎn)單的打磨并不能滿足要求,那么應(yīng)如何處理呢?首先應(yīng)除去油污,采用溶劑擦拭表面,然后進(jìn)行噴砂操作,去掉表面的氧化皮、鐵銹、雜質(zhì)等,一般噴砂后表面粗糙度達(dá)到35-70μm,達(dá)到瑞典除銹等級(jí)Sa2.5級(jí)標(biāo)準(zhǔn)。
除銹后的基材表面呈現(xiàn)出白鐵,應(yīng)在4小時(shí)內(nèi)進(jìn)行油漆涂裝,時(shí)間過長(zhǎng)會(huì)導(dǎo)致重新生銹。如果生銹則應(yīng)再次進(jìn)行清潔處理。
3、油漆涂裝
冷鍍鋅漆固含量較高,可采用滾涂,刷涂或無氣噴涂,加入適量專用的稀釋劑,充分?jǐn)嚢杈鶆蚣纯赏垦b。噴涂過程中,應(yīng)時(shí)常攪拌,避免出現(xiàn)鋅粉沉淀。對(duì)于漆膜厚度的要求可根據(jù)設(shè)計(jì)要求而定,推薦膜厚在70-80μm,噴涂時(shí)一遍走槍,一次成膜。
4、鋅鹽處理
鋅鹽主要是鋅粉與氧氣、水汽的生成物,鋅鹽多為白色,附著在漆膜表面,鋅鹽的存在會(huì)影響后道油漆的覆涂,使層間附著力降低,時(shí)間一長(zhǎng)漆膜就會(huì)脫落。因此,在覆涂后道冷鍍鋅漆之前,必須要仔細(xì)檢查冷鍍鋅漆的表面涂層,將鋅鹽除掉。
5、面漆涂裝
冷鍍鋅漆為單組份涂料,不推薦使用雙組份面漆,容易產(chǎn)生配套不兼容問題,再者鍍鋅涂層為多孔結(jié)構(gòu),內(nèi)部含有空氣,容易對(duì)面漆形成起泡的問題。
以上就是丙烯酸聚氨酯漆廠家為大家整理的有關(guān)冷鍍鋅漆的施工要求,在具體的使用過程中一定要遵循本篇文章中所介紹的,以免后期出現(xiàn)常見的漆膜問題,在選擇配套用漆時(shí)一定要重視涂層之間的兼容性和涂裝細(xì)節(jié)。
鄭州森塔化工有限公司
手 機(jī):15333713475
企業(yè)郵箱:zz@senta7.com
