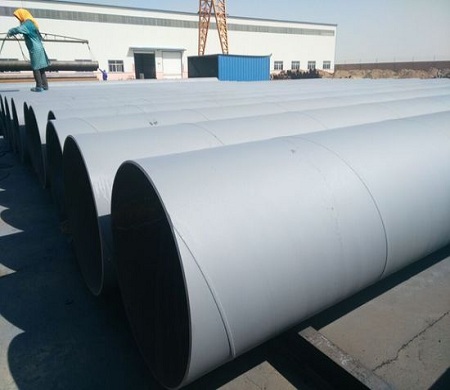

以中分子環(huán)氧樹(shù)脂、特種樹(shù)脂、鋅粉、助劑和無(wú)鉛溶劑等組成的漆料為甲組份,另一組份為胺固化劑的雙組份自干型環(huán)氧富鋅底漆,不管是普通腐蝕環(huán)境還是重防腐領(lǐng)域都有廣泛的應(yīng)用,然而再優(yōu)異的產(chǎn)品在實(shí)際的施工過(guò)程中同樣會(huì)遇到很多問(wèn)題,返銹現(xiàn)象就是其中的一種,畢竟涂刷底漆的目的在于增強(qiáng)防銹能力,接下來(lái)了解下富鋅漆返銹的原因及解決。
1、鋅含量
經(jīng)常接觸油漆的人都知道環(huán)氧富鋅底漆的國(guó)家標(biāo)準(zhǔn),即鋅含量為60%,70%,80%三個(gè)檔次。隨著油漆生產(chǎn)廠家的增多,涌現(xiàn)多種含鋅量標(biāo)準(zhǔn)的富鋅底漆,含量低沒(méi)什么問(wèn)題,畢竟有人并不需要這么高含量的,但是有的人卻把低含量當(dāng)成高含量的賣,價(jià)格高,防腐性能也不好。
2、樹(shù)脂含量
油漆中環(huán)氧樹(shù)脂含量低或者是顏填料的含量過(guò)高,都會(huì)在某種程度造成環(huán)氧富鋅底漆附著力差及返銹。
解決方法:購(gòu)買時(shí)建議要到正規(guī)廠家去買,選擇合適的含鋅量和樹(shù)脂含量的防腐漆。
3、施工環(huán)境
油漆施工時(shí)一般對(duì)空氣溫度、濕度都有嚴(yán)格的要求,環(huán)氧富鋅底漆也不例外。不僅如此,富鋅底漆對(duì)于底材要求很高,必須干燥平整。而空氣濕度過(guò)高,會(huì)導(dǎo)致底材表面含有水分,造成環(huán)氧富鋅底漆施工后返銹。
解決方法:施工時(shí)注意空氣濕度,不能高于85%。
4、底材處理
對(duì)底材的要求很高,底材處理不好,油漆的附著力下降,遇到雨雪天氣水汽進(jìn)入就會(huì)造成返銹現(xiàn)象。
解決方法:施工前一定要對(duì)底材進(jìn)行處理,清理打磨到sa2.5級(jí)別。
5、漆膜厚度
漆膜厚度如果太薄也會(huì)造成返銹。
解決方法:根據(jù)實(shí)際的防腐要求,漆膜厚度要合適,濕膜厚度一般在80μm-120μm,干膜厚度一般在50μm-70μm。
返銹現(xiàn)象對(duì)于環(huán)氧富鋅底漆而言是一個(gè)非常嚴(yán)重的問(wèn)題,要想避免富鋅底漆在施工中出現(xiàn)返銹問(wèn)題,在施工前一定要做好相應(yīng)的預(yù)防措施,如果已經(jīng)出現(xiàn)返銹,那么我們要依舊返銹程度嚴(yán)重與否選擇適宜的改善方案,比如:返銹比較嚴(yán)重的建議清除整個(gè)漆面,重新涂刷,如果只是部分返銹,可以重新打磨返銹部分,進(jìn)行涂刷。
鄭州森塔化工有限公司
手 機(jī):15333713475
企業(yè)郵箱:zz@senta7.com
